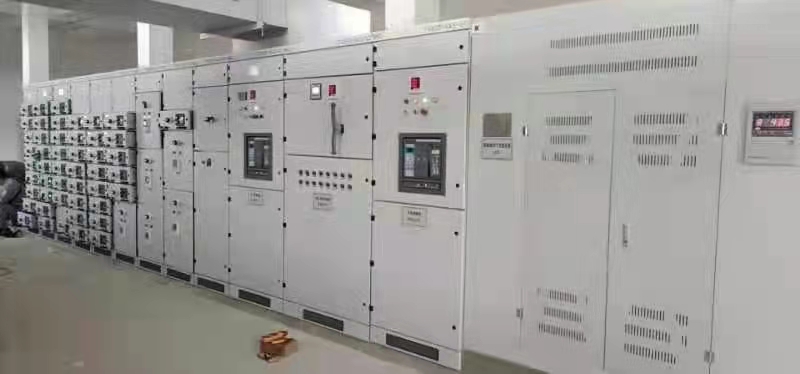

無功功率補償柜是一種用于提高電力系統功率因數的裝置，其主要由電容器、電抗器和控制器等關鍵部件組成。下面將詳細介紹這些部件的功能及作用。
1. 電容器：電容器是無功功率補償柜的核心部件之一，主要用于補償電網負載產生的感性無功功率。當負載產生感性無功功率時，電容器將注入電感，通過接受和存儲電流的方式將無功功率轉化為有用功率，從而提高功率因數和電網效率。
2. 電抗器：電抗器是另一個重要的無功功率補償柜部件，主要用于消耗電網的容性無功功率。當負載產生容性無功功率時，電抗器將消耗多余的無功功率，避免對電網造成負面影響。此外，電抗器還能夠起到穩定電網電壓的作用，防止電壓波動。
3. 控制器：控制器是無功功率補償柜中的腦部，負責監測和控制整個補償系統的運行狀態。通過控制器，可以實時監測功率因數、電流和電壓等參數，同時自動控制補償裝置的接入和斷開，以實現無功功率的精確補償。
除了上述關鍵部件，無功功率補償柜還包括保護元件、電流互感器、壓力開關等輔助部件。保護元件用于保護無功功率補償柜的各個部件免受過電流、過壓等事件的損壞。電流互感器用于測量電流，以便控制器能夠準確監測負載的狀態。壓力開關則用于監測電容器的壓力，防止因電容器內部壓力過高引發事故。
綜上所述，電容器、電抗器和控制器等是無功功率補償柜的關鍵部件，各自有著不同的功能和作用，共同協作，實現無功功率的補償和電力系統的優化。
